        1.標準漏孔到底是什么呢?



        標準漏孔:指在特定的氣壓下產生精確漏率的器件(模擬一個漏孔的氣體泄漏),常用于校準空氣泄漏測試儀、流量測試儀或作為設備點檢、精度確認等使用。專門用于檢測檢漏儀和或整個檢漏系統的質量安全。

        標準漏孔是測量漏率大小的尺子,是漏率定量測量的關鍵量具。所謂標準漏孔,就是人為制造的一種具有已知恒定漏率的裝置。



        漏孔


        2.標準漏孔的分類



        根據漏孔元件的漏氣機制,標準漏孔可以分為滲透標準漏孔和物理標準漏孔兩大類。

        (1)滲透標準漏孔

        它是利用某些物質對某種氣體有高的滲透性這一特性而制造的,一般只能允許一種或幾種氣體通過。應用最多的是滲氦型漏孔,它只能讓氦氣通過。它有一個封閉的或再充式的氣室,氣室中充有一定壓力的純氦氣。

        (2)物理標準漏孔

        它的漏孔元件是物理節流的漏氣通道,如金屬毛細管、拉伸的玻璃毛細管、金屬壓扁管、粉末燒結和微孔板等,所以又稱通道型標準漏孔。物理漏孔對所有氣體成分都能通過。因此,氣室中必須使用純氣體,以便得到所要求的氣體的漏充。

        由于物理漏孔元件中的流動狀態通常是未知的,因此要通過校準的方法對壓力的影響進行修正。在物理漏孔中,溫度變化不僅會引起漏孔元件的尺寸變化,同時還會引起氣室壓力變化和氣體粘度變化,這些變化都直接影響漏率。盡管與滲透漏孔相比,溫度變化對物理漏孔的漏率影響要小得多,但仍然建議通過校準實驗來確定溫度的影響。由于溫度變化會引起漏孔尺寸的不可逆變化而使漏率改變,因此漏孔需定期重新校準。

        另一個值得注意的問題是,使用帶固定氣室的物理漏孔時應當避免不需要的氣體通過漏孔元件反擴散回氣室。如果漏孔元件下游進入了大濃度無用氣體或漏孔暴露在大氣中,這種反擴散就會很嚴重。

        物理漏孔,特別是節流截面很小的漏孔,會因暴露在微粒、油、水及其他污染物中而被堵塞,因此物理漏孔上安裝漏孔閥是非常必要的。與滲透孔不同,物理漏孔在閥門打開后能很快建立穩態漏率,一般只需幾秒種。

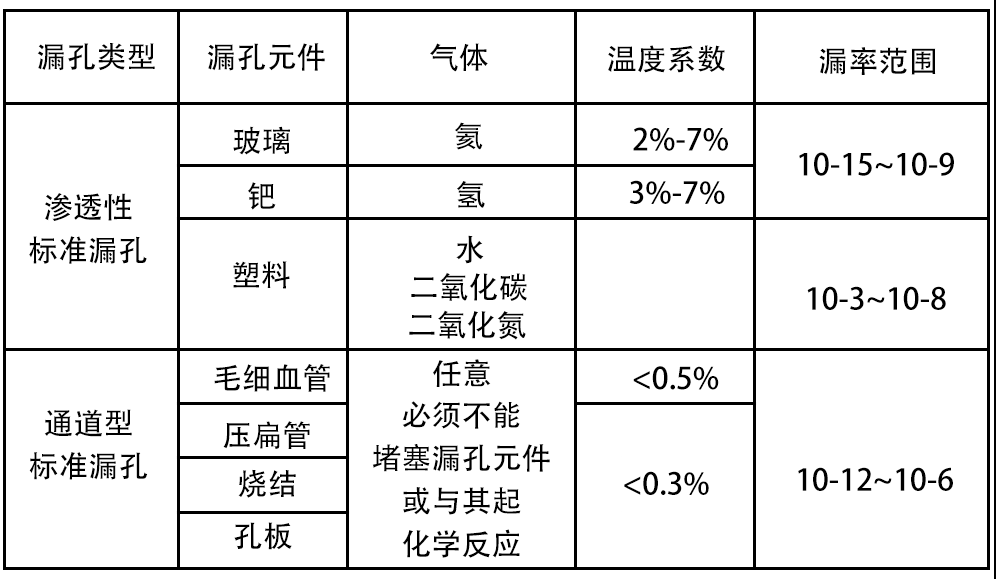

        兩種漏孔的特性,如下所示:


        圖片


        3.標準漏孔的使用和操作


        (1)標準漏孔的標稱值都是在特定條件(進氣端壓力、氣體、溫度)下的漏率值。使用時,除了溫度可以與校準溫度不一致(但對漏率要進行修正)外,其壓力與試驗氣體應與校準時一致。不能用公式把某種壓力下對某種氣體的漏率換算成另一壓力下對另外氣體的"等效"漏率。


        (2)標準漏孔接至系統后,要避免系統中的油蒸氣、水蒸氣及固體微粒進人漏孔產生堵塞現象。如系統太臟,應在系統與漏孔之間加防塵、過濾或擋油裝置。


        (3)標準漏孔不使用時, 最好放人真空干燥箱內妥善保存。


        (4)標準漏孔使用過久漏率會發生變化,特別在較差環境下使用還可能產生堵塞現象,帶氣室的標準漏孔其氣室壓力會產生衰減而使漏率變小。因此,要按有關規定對標準漏孔進行定期校準或檢定。QJ2040.1《標準漏孔的校準方法絕對校準方法》對通道型標準漏孔的校準周期規定:在正常使用條件下,每半年復校一次,如使用頻繁且使用環境又比較惡劣時,應根據具體情況及時予以復校,當漏率作為關鍵指標使用時,須在使用前對標準漏孔進行絕對校準。JJG793《標準漏孔檢定規程》規定:鹵素漏孔檢定周期為半年,滲氮型漏孔檢定周期為5年,其他漏孔檢定周期為1年。


        (5)標準漏孔要盡量避免在振動較大、溫度變化較大的條件下工作,以免出現振裂和炸裂現象。


        (6)安裝標準漏孔時要小心,牢靠。安裝位置既要保證合理,操作方便,又要盡量避開容易被人和工具碰撞的部位。


        (7)溫度對滲透型漏孔的漏率影響較大,因此校準和使用之前必須使溫度穩定。當使用溫度與校準溫度不一致時,一定要進行溫度修正。采用線性修正時,其使用溫度一定要在校準溫度范圍之內。


        (8)滲透型漏孔當改變分壓力分數時,需要較長時間才能達到穩定漏率。所以一個滲透漏孔充氦后,不能馬上校準和使用,需要等待幾天的時間來均衡漏率。為此,一般滲透漏孔都采用帶氣室的結構。


        (9)帶氦室的滲透型漏孔,其出口端如果有閥門,保存期間閥門應該打開。否則,再次使用時,打開閥門后需要很長的漏率穩定時間。


        (10)使用帶氣室的通道(物理)漏孔時,要避免不需要的氣體通過漏孔元件大量“的擴散”到氣室中。因此,這種漏孔最好帶有閥門,保存期間將閥門關死。


        (11)當氣室中壓力較高時,使用中要特別注意爆炸帶來的危險。當氣室中含有爆炸性、反應性和有毒性氣體時,使用中要注意防護,保存期間要注意將閥門關閉。
